Das r.LINK Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei weiterer Video-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- Rückfahrkamera FBAS Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge nur NTSC kompatibel
Kompatibilität

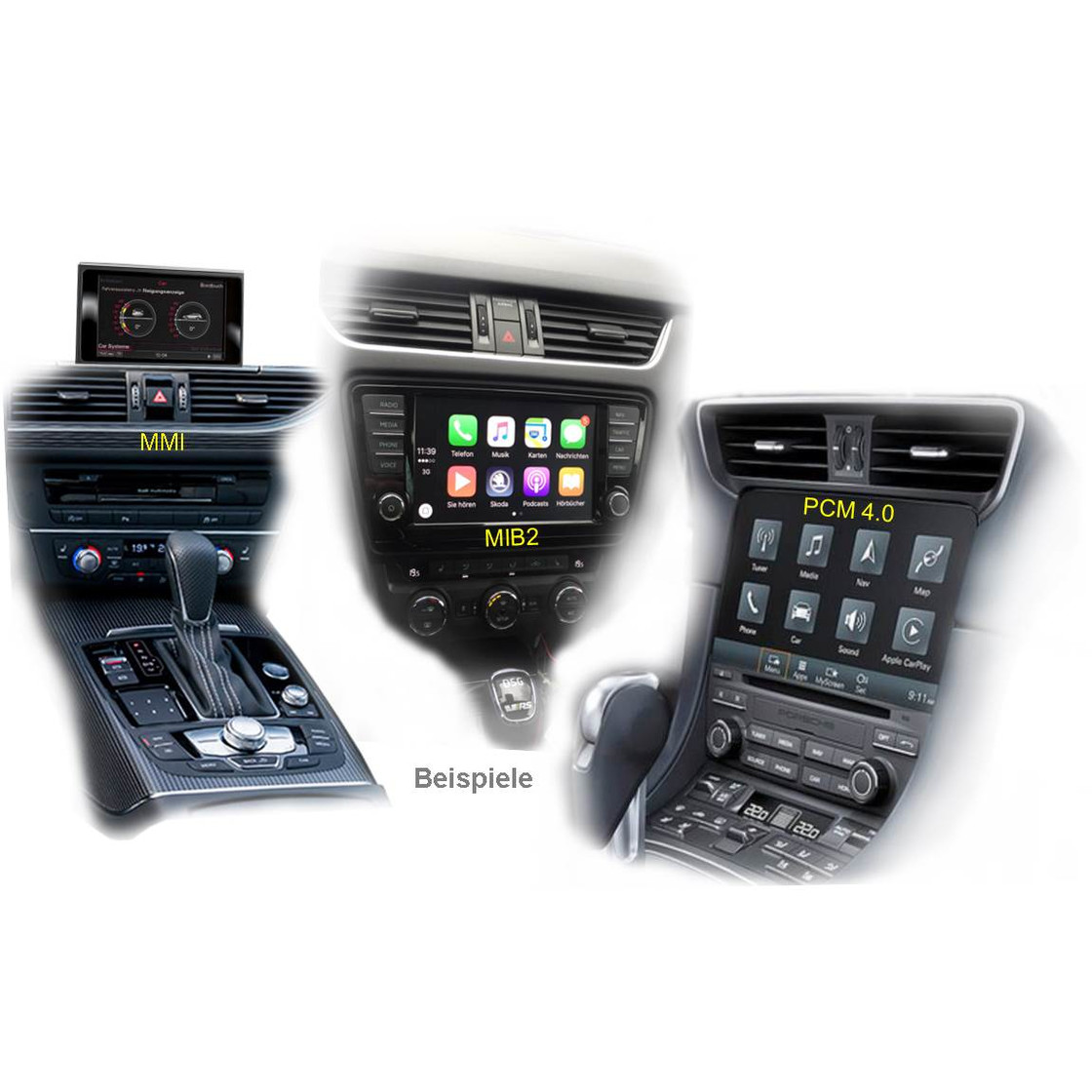

Hersteller | Modell | Navigation |
Audi |
A3 (8V) ab 05/2012-, A4 (8W) ab 08/2015-, A5 (8T) ab 07/2016-, A6 (4G) ab 09/2014-, A7 (4G) ab 05/2014-, Q2 (GA) ab 09/2016-, Q5 ab 2017-, Q7 (AM) ab 03/2015- |
MMI Navigation Plus mit MMI touch 7", 8" oder 8.3" - MIB/MIB II Main-Unit |
A3 (8V) ab 05/2012-, A4 (8W) ab 08/2015-, A5 (8T) ab 07/2016-, Q2 (GA) ab 09/2016-, Q5 ab 2017-, Q7 (AM) ab 03/2015- |
MMI Navigation 7" - MIB Std Nav/MIB Std Plus | |
MMI Radio Plus 5.8" oder 7" - MIB Entry Plus/MIB Std | ||
Bentley | Bentayga | MIB mit 8" Monitor |
Lamborghini | Huracan 2016- | MIB mit Monitor im Tacho |
Porsche |
911 (991.2 MOPF) ab 12/2015-, Cayenne, Macan und andere Fahrzeuge mit |
PCM 4.0 |
Seat |
Arona MJ 2018-, Ateca (KH7) MJ 2017-, Ibiza (6P) MJ 2016-, Leon3 (5F) MJ 2013-, Toledo4 (KG) MJ 2016- |
MIB/MIB2 High/Standard Navigationssystem Plus oder Media System Plus 6.5 Zoll oder 8 Zoll Monitor |
Skoda |
Fabia3 (NJ) MJ 2014-, Karoq (NU7) MJ 2018-, Kodiaq (NS7) MJ 2017-, Octavia3 (5E) MJ 2012-, Rapid (NH1) MJ 2016-, Superb3 (3V) MJ 2015- |
MIB/MIB2 - High/Columbus und Standard/Bolero/Amundsen - 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor. NICHT kompatibel - 2018 9.2 Zoll Monitor. |
VW |
Arteon (3H) MJ 2018-, Crafter (SZ/SY) MJ 2017-, Golf7 MJ 2012-, Golf7 Sportsvan MJ 2014-, Passat (B8) MJ 2016-, Polo5 (6C) MJ 2014-2017, Polo6 (AW1) MJ 2018-, T-Cross (C1) ab 04/2019, T-Roc (A11) MJ 2018-, Tiguan2 (AD1) MJ 2016-, Touran (5T) MJ 2016- |
MIB/MIB2 - High/Discovery Pro und Standard/Composition Media - 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor. NICHT kompatibel - 2018er 9.2 Zoll Monitor. |
ACHTUNG! Interface nicht passend für Audi TT, Audi R8 und Lamborghini Huracan. Hier muss das RL3-MIB-TT verwendet werden.
Einschränkungen
Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. |
Bildformat | Nur NTSC kompatibel |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
PDC und Führungslinien | Wenn das Video Interface keine erforderlichen Informationen vom Fahrzeug CAN-Bus erhält, können weder Abstandslinien noch die optische PDC-Anzeige genutzt werden. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN: Plug & Play
- Video-Eingang: Cinch
- Rückfahrkamera-Eingang: Cinch
- Frontkamera-Eingang: Cinch
Technische Daten
Arbeitsspannung | 7V ? 25V |
Ruhestrom | <10mA |
Stromaufnahme | 0.7A@12V |
Video Eingang | 0.7V ? 1V |
Video Eingang Formate | NTSC |
Temperaturbereich | -40°C bis +85°C |
Abmessungen Video-Box |
133 x 22 x 92 mm (B x H x T) |
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
