v.LOGiC V5 Kamera Interface passend für BMW E-Serie, MINI mit CIC Navigationssystem oder Radio PNP

Artikelnummer: V5-CIC-E-PNP

319,00 €

inkl. 19% USt. , versandfreie Lieferung


Set

Lieferzeit: 2 - 3 Werktage

Das v.LOGiC Kamera Interface ermöglicht das Einspeisen einer Rückfahrkamera und einer Frontkamera (oder optionalem SMART-LINK) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet.




Produktfeatures

  • Plug & Play Kamera Interface
  • Eigenes On-Screen Display für Einstellungsänderungen
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang / SMART-LINK-Eingang
  • Steuerung von SMART-LINK Moduls über das iDrive Bedienfeld
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs aus allen Betriebs-Modi
  • Manuelles Umschalten auf Rückfahrkamera möglich (nur für Fahrzeuge mit PDCTaste)
  • Manuelles Rückschalten von Rück- und Frontkamera (Abbruch der automatischen Umschaltung) möglich
  • 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien (CAN, Zündung, Kamera, Rückwärtsgang)
  • Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, Top-View, Nightvision, DVD-Wechsler, TV-Tuner)
  • Bild-in Bild (PIP) Modi zur Kombination von Nachrüstkamerabild(ern) und Werks-Parkabstandssensoren-Anzeige
  • USB Update-Port für Software-Updates durch den Endverbraucher




Kompatibilität

Hersteller Modell Navigation
BMW 1er (E81/82/87/88),
3er (E90/91/92/93),
5er (E60/61/),
6er (E63/64),
X1 (E84),
X5 (E70),
X6 (E71),
Z4 (E89)

Alle mit 8-Tasten iDrive
Professional Navigation CIC, Business Navigation M-ASK, Radio CHAMP - E-Serie - 6.5 Zoll oder 8.8 Zoll Monitor
Mini ab ca. 09/2010 bis ca. 12/2015 Professional Navigation CIC oder Radio Boost - 6.5 Zoll Monitor





Einschränkungen

Navigation E-Serie und Mini mit Navigationssystem oder Radio mit 6.5inch (E-Serie und Mini) oder 8.8inch Bordmonitor(E-Serie) mit 4-Pin HSD LVDS-Anschluss
Hinweis "PDC - Bild im Bild" Funktion ist nur für 8.8 Zoll Bordmonitor verfügbar





Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse




Technische Daten

Betriebsspannung 12V DC (10.5~14.8V)
Ruhestrom <0.1mA
Arbeitsstrom 190mA
Betriebstemperatur -20°C bis +80°C
Gewicht (nur Box) 285g
Abmessungen Video-Box 141 x 30 x 105mm (B x H x T)

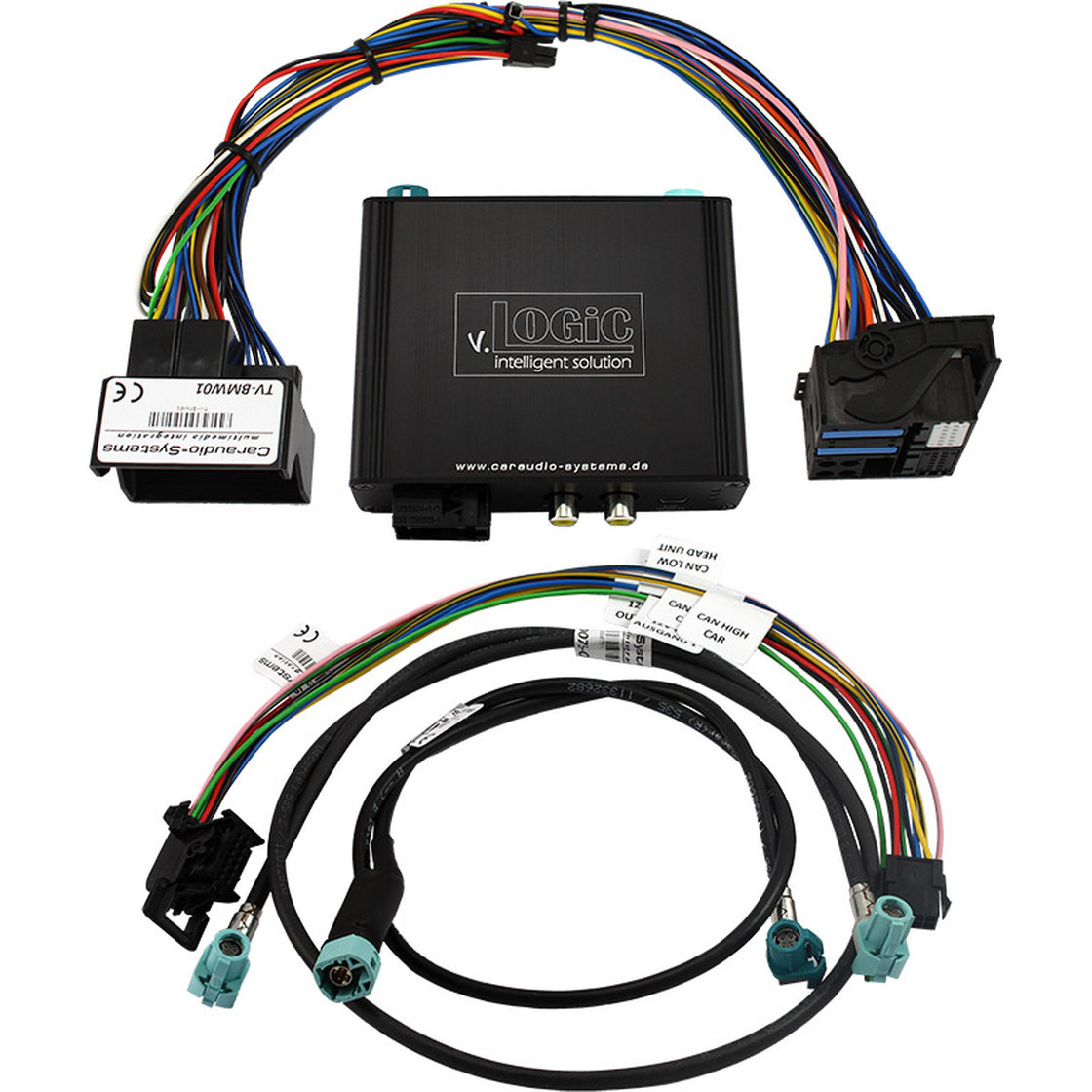

Lieferumfang

  • Interface-Box V5C-M636
  • Kabelsatz TV-BM01
  • Kabelsatz V5C-UNI01
  • LVDS Leitung CAB-HSD-DD075-O
  • LVDS Leitung CAB-HSD-MG060-OZ




Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
