Multimedia Interface cLOGiC für BMW MK3&4 Systeme incl. Kabelsatz für Fahrzeuge mit AUX IN

Item number: C2-MK-AUX

399,00 €

including 19% VAT. , no shipping costs



Shipping time: 2 - 3 workdays

c.LOGiC Multimedia Interface – 2 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang + Schaltsignale + TV-Freischaltug

Das c.LOGiC Multimedia Interface ermöglicht den Anschluss von zwei beliebigen AV-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quellen in der Liste der kompatiblen Geräte sind, so ist auch die Steuerung der AV-Quellen über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera und die Anbindung an ein Rear-Seat-Entertainment möglich. Die Bilddarstellung ist auch während der Fahrt gegeben (TV-Freischaltung).


Produktfeatures

    Plug and Play Multimedia Interface
    2 AV-Eingänge mit separaten IR-Steuerkanälen
    Optionale Steuerung von After-Market Geräten (z.B. DVD-Player, DVD-Wechsler, USB/iPod Geräte) über das Werks-Infotainment
    Einschaltausgang (+12V max. 1A) für angeschlossene Geräte
    Freischaltung der Bildwiedergabe während der Fahrt (TV-Freischaltung)
    Rückfahrkamera-Eingang
    Rückfahrkamera-Stromversorgungsausgang (+12V max. 1A)
    Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs (auch aus dem OEM-Betrieb möglich)
    Rear-Seat-Entertainment Video-Ausgang für am c.LOGiC angeschlossene Video-Quellen (funktioniert auch wenn die Werks-Navigation nicht im c.LOGiC Modus ist)



Kompatibilität

Kompatibel zu BMW Navigationssystem Professional ohne iDrive (MK2 - MK4).
Für Fahrzeuge MIT Quadlock Anschluss am Radio-Modul (ab ca. 10/2002).

Verbaut u.a. in folgenden Fahrzeugen:

    3er (E46)
    5er (E39)
    7er (E38)
    X5 (E53)
    X3 (E83)
    Z4 (E85/86)


Einschränkungen
Werks-Audio-AUX-Eingang  Der Werks-Audio-AUX-Eingang wird zur Toneinspeisung genutzt.
Alternative Nutzung des AUX-Eingangs nur über Switch-Box/Relais möglich
After-Market Rückfahrkamera Nur NTSC-Kameras kompatibel.


Technische Daten (Interface-Box)

Spannungs-Arbeitsbereich  10.5 – 14.8V
Ruhestrom  <1mA
Arbeitsstrom  230mA
Leistungsaufnahme  3W
Temperaturbereich  -30°C bis +80°C
Gewicht  202g
Abmessungen
 90 x 30 x 105mm (B x H x T)


Vorhandene Anschlüsse (Interface-Box)

VORDERSEITE  RÜCKSEITE
2 x AV-IN Cinch Buchsen (3-fach)  14-Pin Molex Stecker
 R-CAM IN Cinch Buchse (1-fach)

 Rear-Seat-Entertainment Cinch Buchse (1-fach)

 18-Pin AMP Stecker

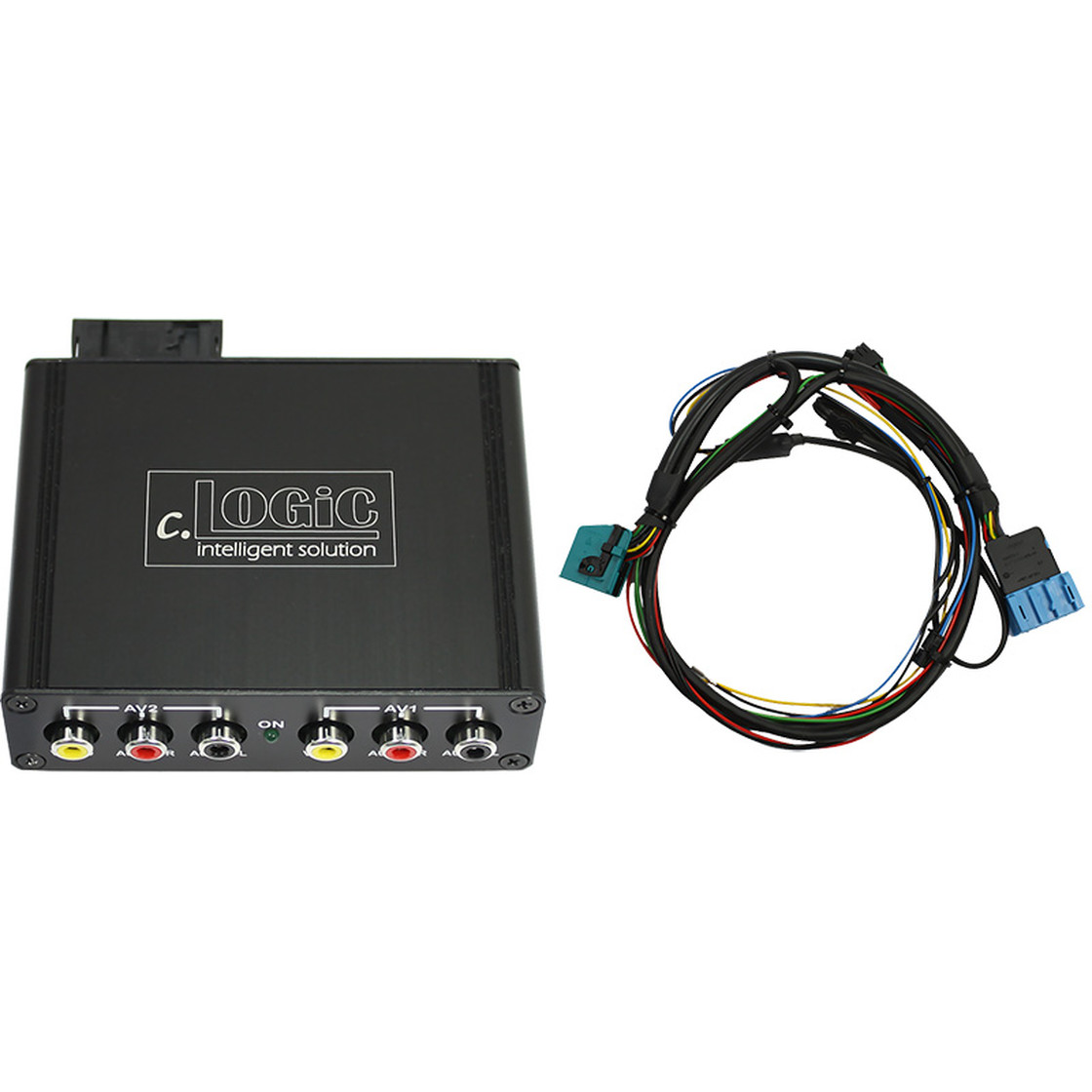

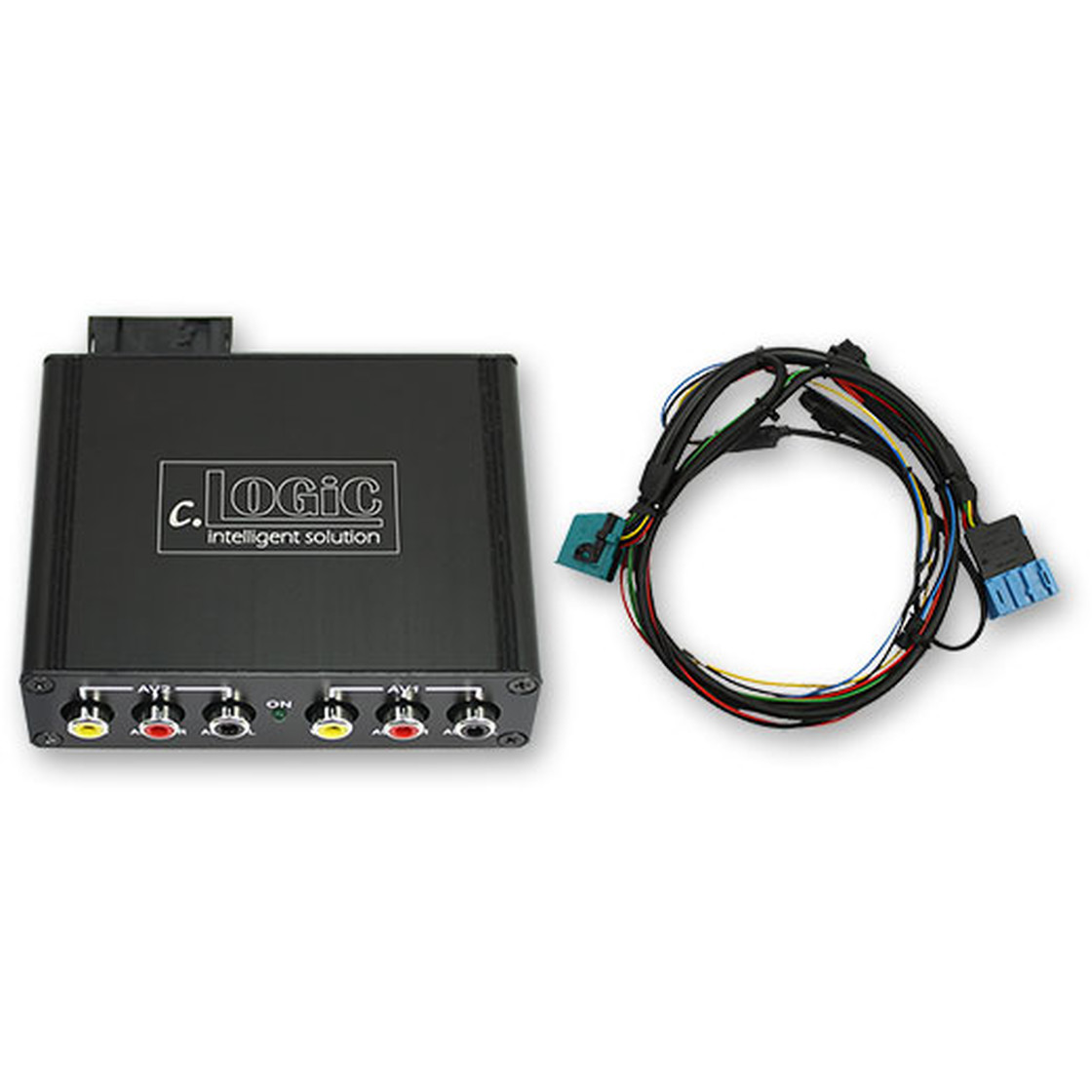

Lieferumfang

    Interface-Box C2C-M700
    Kabelsatz C3C-BMW700
